水旋式喷漆房废气处理设备简要

水旋喷漆室是目前涂装行业应用较广的一种喷漆室，它以有效的空调送风系统处理入室空气，利用气体层流压抑的方式来防止漆雾外溢，并以液力旋压管、循环水池、二次净化器等来处理漆雾。水旋喷漆室具有保护环境免受污染的功效。
 喷漆室内水旋器雾化效果的调整，主要分为水量的调整和风量的调整，使二者达到良好的匹配状态。
 水和空气按一定比例同时进入筒体，水由进水口溢入圆筒，在圆筒内形成中空的螺旋圆柱水面。空气在风机的抽力下从螺旋圆柱水面进入水旋器，空气进入水旋器的风速为15～20m/s，在底部调风阀出口处风速为20～30m/s，由于水和空气的速度相差很大，根据有关气液两相混合物的雾化原理，水在空气中很好地被雾化，与空气中漆雾充分接触、凝聚，然后混合物以20～30m/s的速度冲向调风阀的调风板，水和漆雾的粒子进一步接触凝聚，空气冲向调风板后突然转向，水和漆雾留在水中，达到汽水分离
。

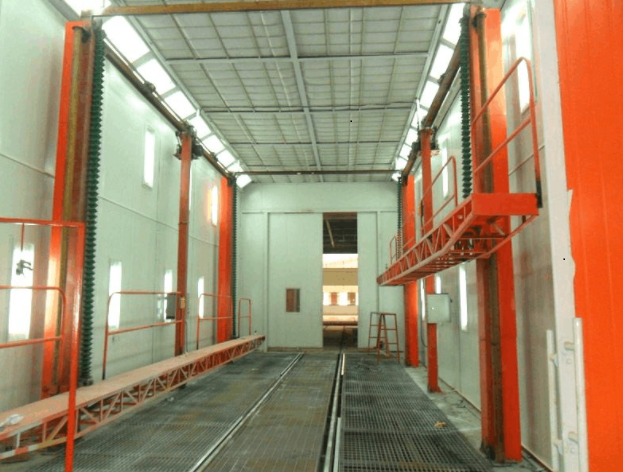

水旋喷漆室工作时，新鲜空气通过空调送风装置送入水旋喷漆室室体顶部的均压室，经均流调节器和过滤层后，以0.45m/s的端面风速均匀地送入室体内，自上而下，将工件置入具有一定风速的均流层中，使飞溅的废漆雾压入水旋喷漆室水旋器，水在高速气流的冲击下被雾化后和废漆雾充分混合，从而使漆雾被吸引到水中而带走，含水份的空气再经气水分离后，洁净的空气经排风系统送入大气中，其漆雾的净化率≥98%；而含漆雾的水流入循环水池，通过凝聚净化（水中定期添加专用凝聚剂）后由循环泵送入到喷漆室循环使用，漂浮的漆渣定期捞出后进行深埋或焚烧处理。
